Exp_01 Taza
Mayleth Medina Cárdenas, Estefanía Sauceda Camacho, Sofía Morga Benítez
Disclaimer
Abstract
Este experimento consiste en la medición de la temperatura de 250 mL de agua contenida en una taza, desde que el agua se encuentra a una temperatura de 84ºC, hasta llegar a una temperatura ambiente de 22ºC como efecto de la Ley 0 de la Termodinámica. Esto se llevó a cabo a través de sensores de temperatura conectados a un circuito de Arduino, y mediante CoolTerm, fueron capturadas las mediciones de temperatura con respecto al tiempo, cada 6 segundos, para después regristarlas en Excel y Matlab, en donde se graficaron y se obtuvo que el cambio de temperatura sigue un modelo de función exponencial.
Steps
Circuito Arduino y software

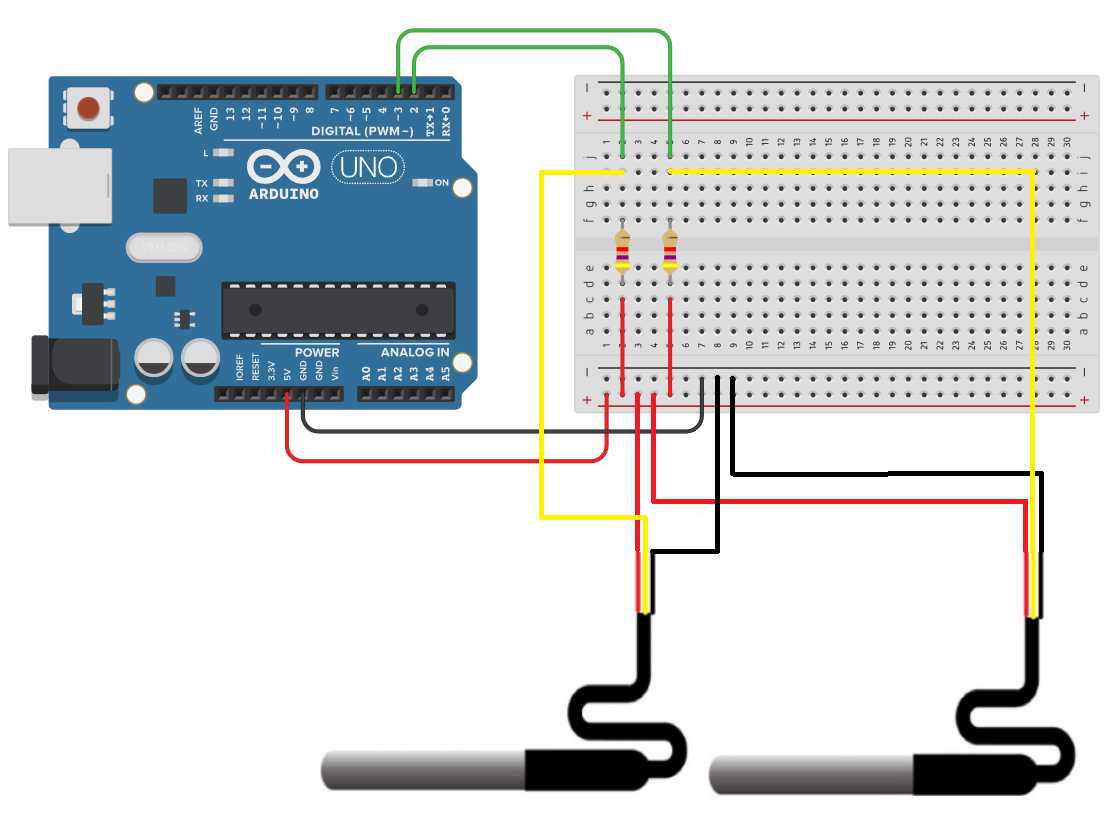

Armar el siguiente circuito:
Conectar el cable USB 2.0 a la placa de Arduino y a la laptop.
En el software de Arduino seleccionar la placa y puertos correspondientes.
Subir / cargar los programas en Arduino.
Configurar CoolTerms para registrar la lectura de datos en un archivo .txt.
Experimentación
Hervir agua y con esta vaciar por completo una tasa de 250mL
Colocar un sensor de temperatura dentro de la taza, y el otro sensor por fuera de esta, en su asa.
La duración del experimento será hasta que la temperatura del agua alcance el equilibrio térmico con la temperatura ambiente de 22°C .
Resultados de mediciones
Las mediciones registradas en el archivo .txt obtenidas mediante CoolTerm se pasarán a un archivo Excel, para crear con ellas una tabla, y posteriormente depurarlas.
Subir el excel de las mediciones a Matlab, y con ellas generar una gráfica del cambio de temperatura con respecto al tiempo.
