Protocolo Reto F1017B
Valentina Lugo Moreno
Abstract
Este archivo es con el propósito de explicar los pasos para llevar a cabo el experimento "motor lineal" del bloque F1017B, detallando los materiales, pasos para hacer el prototipo y como llevar a cabo el experimento.
Before start
Conseguir los materiales.
Steps
Prototipo
Medir la tabla y los imanes, encontrando una relación entre ambos para darles la distancia necesaria (misma distancia entre cada imán y la madera 92mm x 30mm x 14 mm), realizar un boceto en la madera 400mm x 90mm x 20mm para tener fijo el lugar de cada material.
Cortar 10 cm de termopar de boiler para gas LP y enderezarla hasta obtener una estabilidad.
Con la cegueta hacer ranuras en las maderas 92mm x 30mm x 14mm, tomando en cuenta la medida del ancho de las varas de Soldadura 0% Plata Cluxer y la del largo de los imanes.

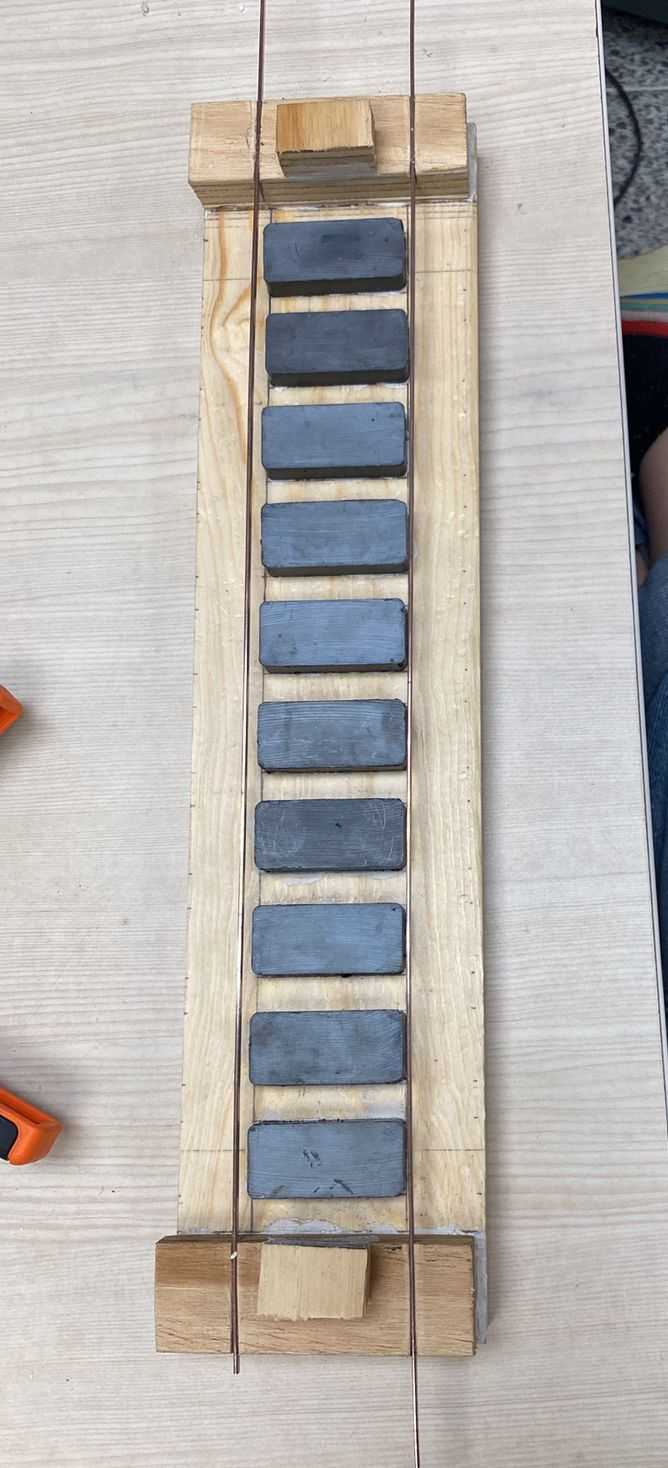

Con pegamento "No más clavos" pegar los imanes y las dos piezas de madera 92mm x 30mm x 14mm en su espacio correspondiente del boceto, dejándolos secar con intervalos de 15 minutos; al secar, colocar las varas de soldadura 0% Plata Cluxer en su espacio correspondiente.
Experimento
Colocar el termopar de boiler para gas LP en el prototipo, conectar los cables caimán a la fuente de carga y a las varas de soldadura 0% Plata Cluxer
Dejar correr el prototipo y grabarlo.
Repetir 2 veces más.
Tracker
Medir en tracker la posición vs tiempo.
