Reto F1016B.201.01
Natalia Gámez, Diego Zazueta Acosta
Abstract
-Armar un circuito RC
-Medir el tiempo de carga del capacitor
-Obtener mediciones e importarlas a matlab para compararlas con nuestro modelo matematico simulado
Steps

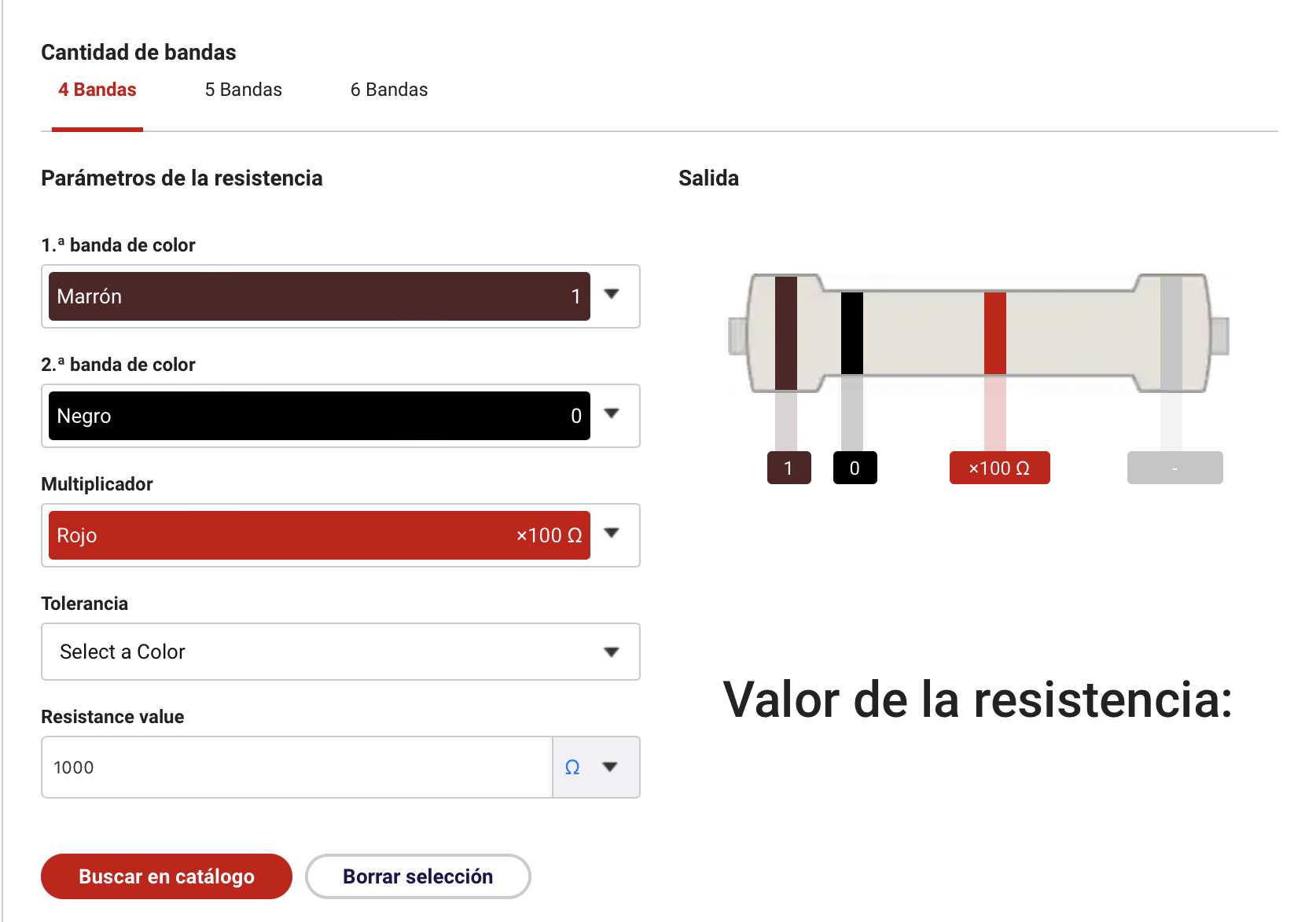

Traducir el valor de las resistencias
Se necesita traducir los Ohms (Ω) que nos dan cierta combinacion de colores en las resistencias para así saber cual debemos utilizar.
Puedes encontrar una imagen en internet que te diga cuanto vale cada banda de color, en nuestro caso utilizamos el siguiente sitio web:
Sample
Montar el circuito
Para esta parte del experimento se necesitaran los siguientes materiales:
- 1 Capacitor de 10μF
- 1 Capacitor de 100μF
- Resistencia de 1000 Ohms
- 2 Resistencias de 100 Ohms
- 1 Protoboard
- Cables caiman
Procedemos a montar el circuito para posteriormente concertarlo a la fuente de poder y al osciloscopio.

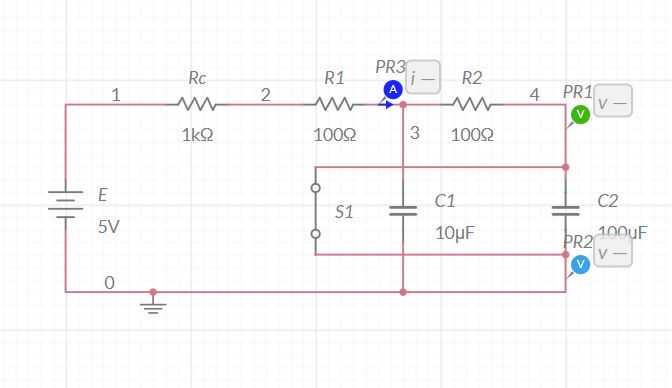

Como montar el circuito
Colocas el primer cable en la mitad del protoboard, paralelo a este cable se coloca el segundo cable en la fila negativa del protoboard.1. Conectas el cable caiman positivo y el segundo cable caiman al negativo.
- Colocas la resistencia R1 y R2 paralelas a la resistencia RC.
- Ajustas la fuente de energia para comenzar la carga y descarga de los capacitores
- Antes de iniciar el experimento debes de verificar de que el capacitor este totalmente descargado
Calibración de osciloscopio
Calibrar el osciloscopio con los limites de 1V y 500ms
Colocar la fuente de energía a 5V
Extracción de datos
En la pantalla del Osciloscopio deberán de verse tus resultados
Tomas las medidas de voltaje en la carga y descarga
Guardas los datos en una memoria USB
Se repite este proceso 3 veces
